Accéder au cœur du sujet
- Tableau électrique modulaire : Centralise la protection de l’installation électrique et garantit la sécurité des personnes et des biens.
- Normes électriques : La conformité à la norme NF C 15-100 est obligatoire, avec notamment la présence d’une Gaine Technique de Logement (GTL).
- Disjoncteur et interrupteur différentiel 30mA : Assurent la protection contre les surcharges et les risques d’électrocution.
- Coffret électrique : Doit être dimensionné selon la surface du logement, avec une réserve modulaire de 20 % minimum pour les évolutions futures.
- Marques de tableaux électriques : Des fabricants comme Schneider Electric ou Legrand offrent fiabilité, compatibilité et durabilité dans le temps.
Il fut un temps où l’électricité se résumait à quelques ampoules et une prise par pièce. Aujourd’hui, entre la domotique, les systèmes de climatisation, les bornes de recharge et les machines connectées, notre consommation a explosé. Et pourtant, beaucoup d’habitations tournent encore avec un tableau d’un autre âge – parfois sans protection réelle contre les surintensités ou les fuites de courant. Ce petit boîtier mural, souvent négligé, est pourtant devenu le cœur nerveux de la maison, garant de votre sécurité autant que de votre confort.

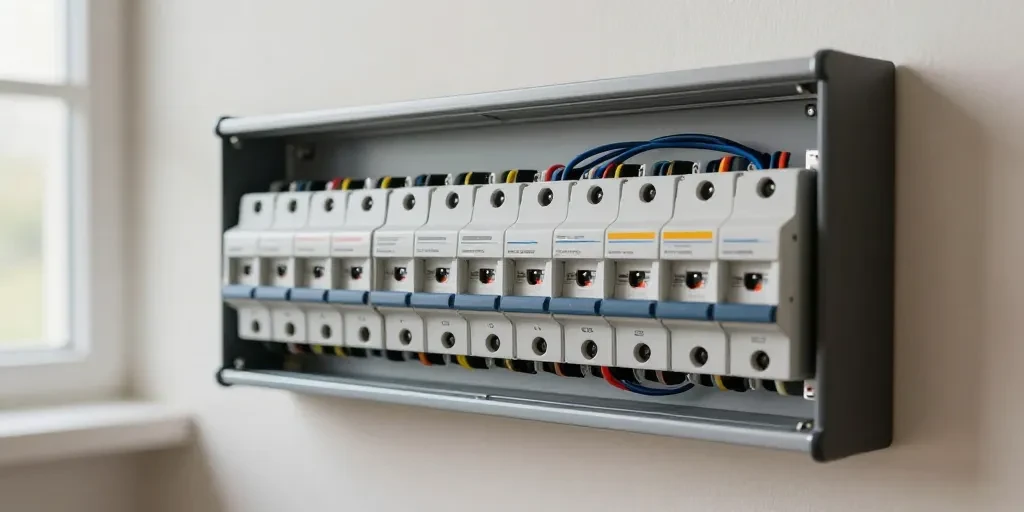

Les fondamentaux d’un tableau électrique modulaire sécurisé
Le tableau électrique, aussi appelé coffret de distribution, n’est pas qu’un simple boîtier contenant des disjoncteurs. C’est lui qui centralise la protection de l’ensemble de l’installation, tant pour les personnes que pour les biens. En cas de court-circuit ou de surcharge, il coupe automatiquement le courant sur le circuit concerné. C’est là toute l’utilité des modules montés sur rails DIN : ces profilés métalliques normalisés permettent une fixation rapide et sécurisée des appareils de protection. Chaque module – disjoncteur, différentiel, parafoudre – se clipse directement sur ce rail, ce qui facilite l’entretien et les évolutions futures.
La conformité d’une installation passe obligatoirement par le respect de la norme en vigueur. En France, c’est la norme NF C 15-100 qui s’applique. Elle impose notamment la présence d’une Gaine Technique de Logement (GTL), un conduit vertical ou horizontal permettant de faire passer les câbles électriques, téléphoniques, internet ou de télévision, sans abîmer les murs. Elle doit relier le tableau électrique au plafond ou au sol, selon l’étage, et être accessible. La pose du coffret suit aussi des règles strictes : hauteur minimale de 1,80 m pour éviter l’atteinte accidentelle, distance de sécurité autour du tableau (au moins 30 cm de chaque côté), et emplacement hors zones humides.
Pour garantir la conformité de votre installation aux dernières normes de sécurité, choisir un tableau électrique adapté à la taille de votre logement reste une étape indispensable. L’agencement interne joue aussi un rôle clé dans la fiabilité. Les peignes verticaux et horizontaux permettent une alimentation en courant propre et homogène sur plusieurs modules, évitant les câblages croisés ou les raccordements fragiles. Quant aux borniers de phase, neutre et terre, ils assurent la continuité du courant sans risque d’échauffement, notamment sur les circuits à forte intensité. Un bon câblage, c’est 80 % de la sécurité.
Dimensionner son installation selon la surface habitable
Le nombre de rangées : un choix stratégique
Le nombre de rangées dans un tableau dépend directement de la surface et de l’équipement du logement. En règle générale, on considère que 2 rangées suffisent pour un T1 ou T2, 3 rangées pour un T3 ou T4, et 4 rangées pour un T5 ou plus. Mais cette règle n’est qu’un point de départ. Ce qu’on oublie souvent, c’est la nécessité d’une réservation modulaire de 20 % minimum. Autrement dit, si votre installation actuelle utilise 40 modules, prévoyez un tableau pouvant en accueillir au moins 50. Cela laisse de la marge pour ajouter un circuit de climatisation, une borne de recharge, ou une extension du réseau VDI.
Coffret nu ou pré-équipé : quelle option privilégier ?
Le choix entre un coffret nu et un modèle pré-équipé dépend de votre niveau d’expertise et du temps que vous souhaitez y consacrer. Un coffret nu offre une totale liberté : vous composez vous-même l’installation en fonction de vos besoins. En revanche, il exige une bonne connaissance des normes et une rigueur absolue dans le montage. À l’inverse, un tableau pré-câblé intègre déjà les composants de base : interrupteur différentiel, disjoncteur principal, et parfois les disjoncteurs divisionnaires pour l’éclairage et les prises. C’est une solution rapide, fiable, et souvent plus économique à l’installation, surtout pour une rénovation.
| 🏠 Type de logement | 📏 Rangées conseillées | 🔌 Modules par rangée |
|---|---|---|
| T1 – T2 (jusqu’à 60 m²) | 2 rangées | 12 à 18 modules |
| T3 – T4 (60 à 100 m²) | 3 rangées | 18 à 24 modules |
| T5+ (plus de 100 m²) | 4 rangées | 24 à 36 modules |
Les organes de protection indispensables au quotidien
L’interrupteur différentiel 30mA
Il est l’un des éléments les plus critiques du tableau : l’interrupteur différentiel 30mA. Son rôle ? Détecter toute fuite de courant vers la terre, par exemple en cas de contact accidentel avec un appareil sous tension. Dès qu’il repère une différence de courant supérieure à 30 milliampères entre la phase et le neutre, il coupe l’alimentation en moins de 30 millisecondes. C’est ce qui peut éviter un électrocution. Il existe plusieurs types : le type AC pour les circuits classiques, le type A pour les équipements comme les plaques de cuisson ou les lave-linge (qui génèrent des courants pulsés), et le type F pour les appareils électroniques sensibles comme les chargeurs ou les onduleurs.
Le disjoncteur divisionnaire : garde-fou contre les surcharges
Chaque circuit de la maison – éclairage, prises, chauffe-eau – est protégé par un disjoncteur divisionnaire. Il surveille l’intensité du courant. Si celle-ci dépasse la limite du câble (par exemple, 16A pour des fils de 1,5 mm²), il déclenche pour éviter la surchauffe et un risque d’incendie. Les calibres varient selon l’usage : 10A ou 16A pour l’éclairage, 16A ou 20A pour les prises standards, 20A ou 25A pour la cuisine, et 32A pour le four ou le chauffage électrique. Le bon dimensionnement évite les déclenchements intempestifs.
Le parafoudre : protéger ses appareils électroniques
Moins connu mais tout aussi utile, le parafoudre protège l’installation contre les surtensions liées aux orages ou aux manœuvres du réseau. Il dévie l’excès de tension vers la terre, préservant ainsi les équipements fragiles : box internet, téléviseurs, systèmes de domotique, ou bornes de recharge. Il est fortement recommandé dans les zones rurales ou en altitude, où les risques d’impact direct ou indirect sont plus élevés. Son installation se fait en amont du tableau, généralement en complément du disjoncteur principal.
Étapes clés pour une installation ou une rénovation réussie
Préparer son schéma électrique
Avant tout montage, il est essentiel de concevoir un schéma électrique clair. Celui-ci doit lister tous les circuits, leurs calibres, leurs protections, et leur repérage. Une fois le tableau installé, chaque disjoncteur doit être clairement étiqueté : « Cuisine », « Salon », « Salle de bain », etc. Cela simplifie grandement les interventions futures, que ce soit pour un simple réarmement ou un changement de prise.
Le montage du coffret pas à pas
La pose peut se faire en saillie (fixé au mur) ou encastré (dans une cloison). Dans les deux cas, la stabilité et l’alignement sont cruciaux. Voici les étapes principales :
- 📌 Fixer le coffret à l’aide de chevilles ou d’un cadre encastrable, en vérifiant le niveau à bulle
- 🔧 Installer les rails DIN à l’intérieur du tableau
- ⚡ Raccorder le bornier de terre à l’installation de mise à la terre du logement
- 🔌 Positionner l’interrupteur différentiel, puis les disjoncteurs divisionnaires
- 🔗 Relier les circuits via les peignes de pontage pour une alimentation continue
Vérification et mise sous tension
Avant toute mise sous tension, il est impératif de vérifier la continuité des circuits et l’isolement entre phase et terre. Un testeur de tension et un multimètre sont indispensables. En cas de doute, ou si vous n’êtes pas certain de la conformité de votre installation, mieux vaut faire appel à un électricien qualifié RGE. Il réalisera un diagnostic complet et vous remettra un certificat de conformité. Entre nous, quelques heures de main-d’œuvre peuvent éviter des années de regrets.
Les innovations techniques au service du confort thermique
Les délesteurs et modules de gestion d’énergie
Les nouvelles normes poussent à une meilleure gestion de la consommation. Le délesteur, par exemple, permet d’éviter les coupures de courant lorsque la puissance souscrite est dépassée. Plutôt que de couper tout le courant, il désactive temporairement les circuits non prioritaires (comme le chauffage d’appoint) pour laisser fonctionner les appareils essentiels. Certains modules vont plus loin : ils pilotent le chauffage en fonction des heures creuses, ou s’adaptent à la production d’un panneau solaire. Sur le papier, c’est une avancée. En pratique, ça se traduit par des économies réelles et un confort accru.
Esthétique et intégration : du coffret au tableau de communication
Le kit de communication Grade 3
Aujourd’hui, la GTL ne sert pas qu’à l’électricité. Elle accueille aussi le réseau VDI (Voix, Données, Images). Un kit de communication Grade 3 permet de centraliser tous les câbles internet, téléphoniques et TV dans un coffret dédié, adjacent au tableau électrique. Cela assure une distribution optimale du réseau dans toute la maison, avec une qualité de signal maximale. L’idéal ? Un emplacement proche du point de livraison de la fibre.
Finition et design : l’encastrement
Un tableau encastré, intégré dans un mur ou une cloison, offre un rendu beaucoup plus esthétique qu’un modèle en saillie. Il disparaît presque totalement, sauf la porte. Celle-ci peut être opaque ou transparente : la version transparente permet de surveiller les disjoncteurs sans ouvrir le coffret, pratique en cas de déclenchement. Elle protège aussi les modules de la poussière, surtout dans les garages ou les locaux techniques.
Choisir des composants de marques reconnues
La pérennité d’un tableau passe par la qualité des composants. Des marques comme Schneider Electric, Legrand, ABB ou Hager proposent des gammes complètes, fiables et compatibles entre elles. Leur avantage ? Une disponibilité durable des pièces détachées, une documentation technique complète, et une compatibilité garantie avec les accessoires. Même si certains modèles entrée de gamme sont attractifs, le fin mot de l’histoire, c’est la fiabilité à long terme.
FAQ
Puis-je mélanger des disjoncteurs de marques différentes sur un même rail ?
Oui, techniquement, la plupart des modules s’adaptent aux rails DIN standard. Cependant, il est fortement déconseillé de mélanger les marques, car les peignes de pontage peuvent ne pas s’emboîter parfaitement, entraînant un mauvais contact et un risque d’échauffement. Pour une installation homogène et sécurisée, privilégiez une seule marque.
Comment savoir si mon tableau actuel nécessite un remplacement complet ?
Plusieurs signes doivent alerter : l’absence de protection différentielle 30mA, l’impossibilité d’ajouter des circuits, des fusibles en porcelaine, ou encore des câbles non isolés. Si votre tableau date d’avant les années 90, il est probablement obsolète et ne répond plus aux normes de sécurité actuelles.
Tableau en saillie ou encastré : lequel choisir pour une rénovation ?
En rénovation, le tableau en saillie est souvent plus simple à installer, car il ne nécessite pas de casser les murs. Il convient parfaitement aux garages, caves ou dégagements. Pour les pièces de vie, l’encastré est plus esthétique, surtout si vous refaites la cloison. L’important est de respecter les distances de sécurité et la hauteur réglementaire.
Quel budget moyen prévoir pour un coffret pré-équipé complet ?
Les prix varient selon la taille et les équipements. Comptez environ 150 à 400 € pour un coffret pré-équipé complet adapté à un logement moyen (T3/T4). Ce prix inclut généralement l’interrupteur différentiel, les disjoncteurs de base et les accessoires de câblage. Les modèles haut de gamme ou sur mesure peuvent dépasser 600 €.
Existe-t-il une alternative au tableau classique pour une extension de garage ?
Oui, dans le cas d’une dépendance éloignée, on peut installer un coffret secondaire déporté. Il est alimenté depuis le tableau principal et dispose de ses propres protections. Cela évite de surcharger le tableau central et permet une gestion autonome de l’extension, notamment si elle accueille un atelier ou une borne de recharge.
